断路器与交流接触器在工业控制柜中的配合应用分析
在工业控制柜的电气设计中，断路器与交流接触器的配合使用几乎无处不在。前者负责故障保护与隔离，后者承担频繁通断与负载控制，两者的选型与协调直接影响整套电控系统的可靠性。佛山市顺德区邦科电气有限公司长期服务于工业配电领域，本文从实际应用出发，梳理这一经典组合的技术要点。
为什么需要断路器与接触器配合？
工业现场的电动机、加热设备、风机水泵等负载，往往需要远距离或自动化控制。交流接触器具备电寿命长、可频繁操作的优势，但其本身不具备短路保护能力。断路器（包括空气开关和塑壳断路器）则能在短路或过载时迅速切断电路。两者各司其职：断路器提供保护，接触器负责控制。在此基础上，热继电器用于电动机过载保护，漏电保护器则针对人身安全场景补充漏电切断功能。
如果只用断路器直接控制负载，频繁操作会加速触头磨损，且难以实现PLC或按钮远程控制；反之，只有接触器而无断路器，则短路故障时接触器触头可能熔焊，甚至引发火灾。
典型配合方案与选型要点
以一台7.5kW三相异步电动机为例，常见的控制柜内配置如下：

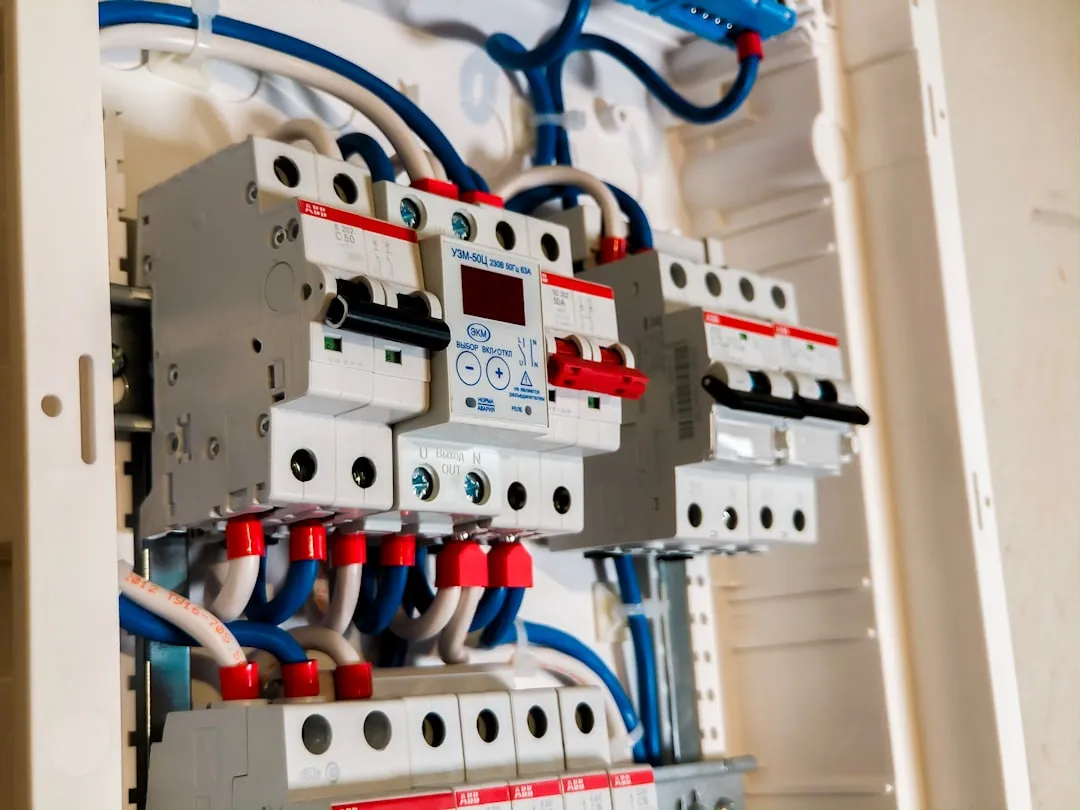

- 主回路：塑壳断路器（或空气开关）→ 交流接触器 → 热继电器 → 电机
- 控制回路：小型断路器 + 漏电保护器（如需）
- 保护整定：断路器短路瞬时脱扣电流一般为电机启动电流的8-12倍；热继电器整定电流取电机额定电流的1.0-1.15倍
选型时需注意配合的“选择性”。上级断路器与下级断路器之间应留有级差，避免越级跳闸。接触器的额定电流应大于负载持续电流，且考虑启动电流的冲击。对于频繁点动的场合，接触器容量建议放大一档。
漏电保护器在此类动力柜中通常不直接串入主回路，而是用于插座回路或手持电动工具供电，避免因电机正常泄漏电流导致误动作。
实际应用中的常见问题与数据参考
根据现场经验，断路器与接触器配合失效的案例中，约60%源于选型不当，30%源于接线松动或散热不良。以下是一组对比数据：
- 正确配合时，接触器电寿命可达100万次以上，断路器机械寿命约2万次；
- 若断路器额定电流仅为负载电流的1.2倍，频繁启动易导致热磁脱扣误动；
- 接触器线圈电压波动超过±15%时，吸合不可靠，会加剧触头拉弧。
因此，建议在控制柜内为接触器预留足够散热间隙，并定期检查断路器接线端子的扭矩。对于大功率负载，可选用带通信功能的智能断路器，配合接触器实现能耗监测与远程复位。
断路器与交流接触器的配合，本质上是保护与控制的协同。理解空气开关、漏电保护器、热继电器各自的功能边界，才能设计出既安全又经济的工业控制柜方案。佛山市顺德区邦科电气有限公司提醒各位工程师，选型时多留一份余量，现场就少一次停机。
